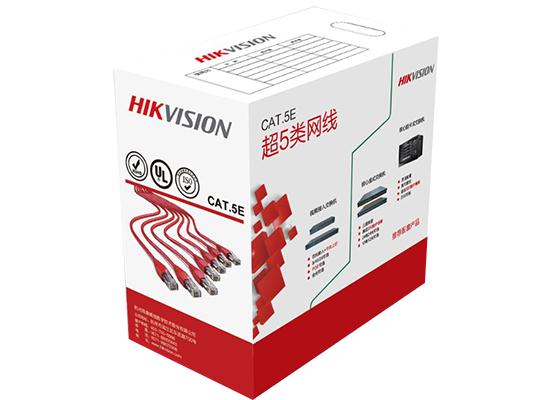

超五类非屏蔽室内网线

  • 产品型号: DS-1LN5E-S
简  介:超五类非屏蔽室内网线
  • 产品详情
  • 产品规格
  • 资料下载






产品类型U/UTP CAT5E-4P- PVC-CM
检验依据ISO/IEC11801、TIA-568-C.2、 YD/T1019
芯线导体芯线材料无氧铜
标称直径(mm)0.500上偏差  0.005
下偏差  -0.005
芯线绝缘绝缘材料高密度聚乙烯
绝缘外径0.88±0.03mm
外护套护套厚度0.50±0.05mm
护套外径5.0±0.4mm
表面光洁亮面,饱满收紧
护套材料PVC(符合RoHS),CM
颜色根据要求
喷码标识字体高度3.0±0.3mm
字体颜色黑色
打印误差及间距≤±0.5%,1m
芯线颜色第一对白(蓝)/蓝
第二对白(橙)/橙
第三对白(绿)/绿
第四对白(棕)/棕
包装方式纸箱
纸箱规格根据要求
装箱长度305±1.5m
撕裂绳排流线
外护套机械物理性能老化前   抗张强度(Mpa)≥13.5,伸长率(%) ≥150
老化条件(℃×hrs)     100℃×24h×10d
老化后 抗张强度(Mpa)≥12.5, 伸长率(%) ≥125
冷弯(-20±2℃×4小时)    电缆外径的8倍,不开裂
电气性能(20℃)1.0-100.0MHz特性阻抗(Ω)             100±15
1.0-100.0MHz时延差20℃(ns/100m)      ≤45
直流电阻20℃(Ω/100m) max             9.5
直流电阻不平衡(%)max                  5.0
环境温度-20℃ - 75℃
