| 产品类型 | U/UTP CAT5E-4P-PVC-CMX | |||||
| 芯线导体 | 芯线材料 | 无氧铜 | ||||
| 标称直径(mm) | 0.45 | 上偏差 0.005 | ||||
| 下偏差 -0.005 | ||||||
| 芯线绝缘 | 绝缘材料 | 高密度聚乙烯 | ||||
| 绝缘外径 | 0.82±0.04mm | |||||
| 外护套 | 护套厚度 | 0.50±0.05mm | ||||
| 护套外径 | 4.7±0.4mm | |||||
| 表面 | 光洁亮面,饱满收紧 | |||||
| 护套材料 | PVC(符合RoHS)，CMX | |||||
| 颜色 | 根据要求 | |||||
| 喷码标识 | 字体高度 | 3.0±0.3mm | ||||
| 字体颜色 | 黑色 | |||||
| 打印误差及间距 | ≤±0.5%，1m | |||||
| 芯线颜色 | 第一对白(蓝)/蓝 第二对白(橙)/橙 第三对白(绿)/绿 第四对白(棕)/ 棕 | |||||

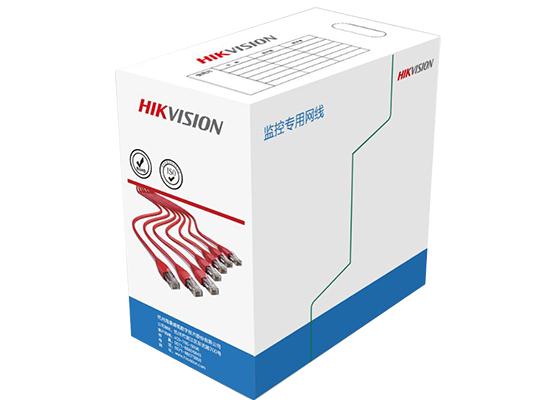

| 包装方式 | 纸箱 | |||||
| 纸箱规格 | 根据要求 | |||||
| 装箱长度 | 305±1.5m | |||||
| 撕裂绳 | 有 | 排流线 | 无 | |||
| 外护套机械物理性能 | 老化前 抗张强度(Mpa)≥13.5 ，伸长率(%)≥150 | |||||
| 老化条件(℃×hrs) 100℃×24h×7d | ||||||
| 老化后 抗张强度(Mpa)≥12.5 ，伸长率(%)≥125 | ||||||
| 冷弯(-20±2℃×4小时) 电缆外径的8倍，不开裂 | ||||||
| 电气性能(20℃) | 1.0-100.0MHz特性阻抗(Ω) 100±15 | |||||
| 1.0-100.0MHz时延差20℃(ns/100m) ≤45 | ||||||
| 直流电阻20℃(Ω/100m) max 14.8 | ||||||
| 直流电阻不平衡(%)max 5.0 | ||||||
| 环境温度 | -20℃ - 70℃ | |||||
