| 产品类型 | U/UTP CAT5e-4P-PE | |||
| 检验依据 | ISO/IEC11801、TIA- 568C.2 、YD/T1019 | |||
| 芯线导体 | 芯线材料 | 无氧铜 | ||
| 标称直径(mm) | 0.500 | 上偏差 0.005 | ||
| 下偏差 -0.005 | ||||
| 芯线绝缘 | 绝缘材料 | 高密度聚乙烯 | ||
| 绝缘外径 | 0.87±0.03mm | |||
| 芯线颜色 | 第一对白(蓝)/蓝 | 第二对白(橙)/橙 | ||
| 第三对白(绿)/绿 | 第四对白(棕)/棕 | |||
| 撕裂绳 | 有 | 排流线 | 无 | |
| 外护套 | 护套厚度 | 0.55±0.05 mm | ||
| 护套外径 | 5.2±0.4 mm | |||
| 表面 | 光洁亮面,饱满收紧 | |||
| 护套材料 | LDPE(符合RoHS) | |||
| 颜色 | 黑色 | |||
| 喷码标识 | 字体高度 | 3.0±0.3mm | ||
| 字体颜色 | 白色 | |||
| 打印误差及间距 | ≤±0.5%，1m | |||

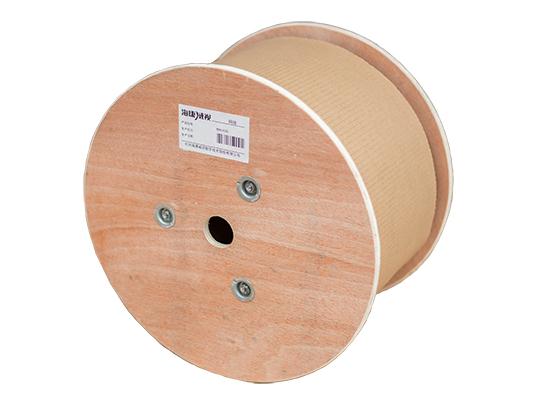

| 包装方式 | 木盘轴装 | |||
| 装箱长度 | 305±1.5m | |||
| 外护套机械物理性能 | 老化前 抗张强度(Mpa) ≥10.0 ， 伸长率(%) ≥350 | |||
| 老化条件(℃×hrs) 100℃×24h×10d | ||||
| 老化后 伸长率(%) ≥300 | ||||
| 冷弯(-20±2℃×4小时) 电缆外径的8倍，不开裂 | ||||
| 电气性能(20℃) | 1.0-100.0MHz特性阻抗(Ω) 100±15 | |||
| 1.0-100.0MHz时延差20℃(ns/100m) ≤45 | ||||
| 直流电阻20℃(Ω/100m) max 9.5 | ||||
| 直流电阻不平衡(%)max 5.0 | ||||
| 环境温度 | -40℃ - 75℃ | |||
