综合布线

简  介:综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起 来,同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
  • 产品详情
  • 产品规格
  • 资料下载

综合布线系统施工中有着严格的规定和一系列规范化标准,如国际商务建筑布线标准(TIA/EIA568A与TIA/EIA568B)、综合布线系统电气特性通用测试方法、建筑与建筑物综合布线系统工程设计规范等。

  酒店综合布线系统之电缆槽架的施工

  (1)电缆槽架应接地。

  (2)电缆槽架内应有间隔小于400mm的电缆支架。

  (3)与其他弱电系统混合使用时,中间应有隔离金属板。

  (4)电缆槽架之间、槽架与分支线槽,分支线槽之间,分支线槽与暗管之间的接口均应平滑,无台阶。

  酒店综合布线系统之子设备间环境

  (1)子设备间地面应平整、光滑,门的高度和宽度应不妨碍设备和器材的搬运。

  (2)子设备间应提供至少2个220V、10A单相带地电源插座。

  (3)子设备间应提供可靠的接地装置,接地电阻应小于1欧姆(采用联合接地体)。

  (4)子设备间应有良好的通风,室温宜保持在10-30摄氏度。

  酒店综合布线系统之设备安装

  (1)机架、机柜的安装位置应符合设计要求。

  (2)机架、机柜安装完毕后,垂直偏差应不大于3mm。

  (3)机架、机柜应做抗震加固,并安装牢固。

  (4)机架、机柜应做接地保护。

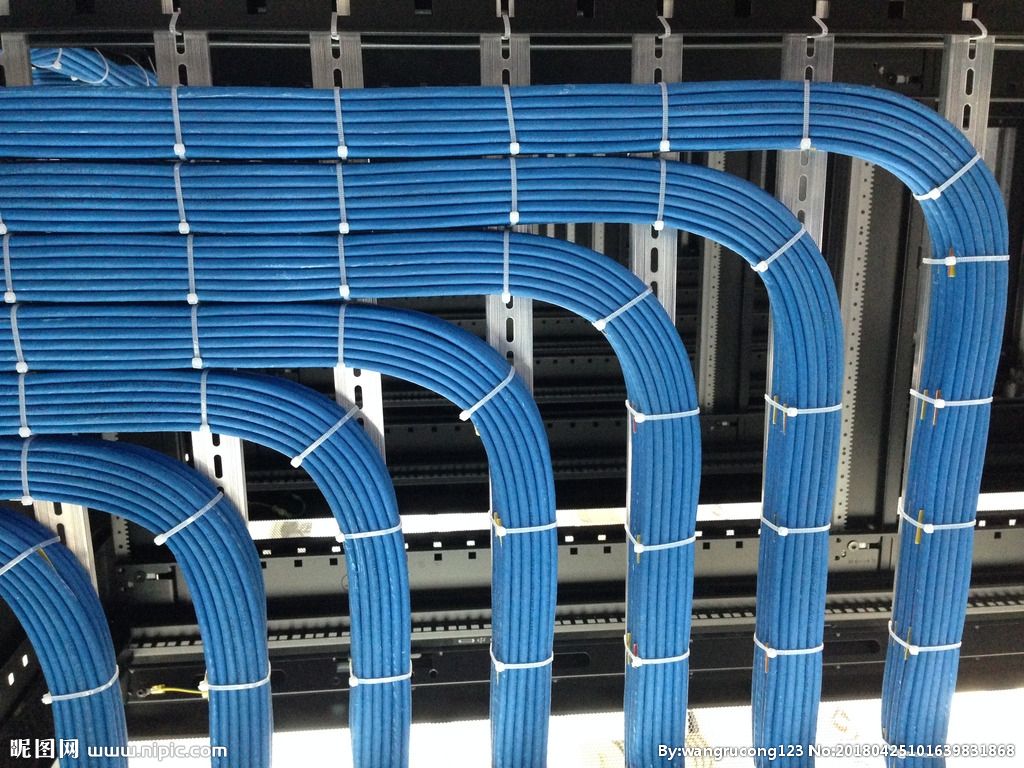

  酒店综合布线系统之缆线敷设

  (1)缆线的型式、规格应与设计规定相符。

  (2)缆线的布放应自然平直,不应产生扭绞、打圈接头等现象,不应受到外力的挤压和拉伤。

  (3)缆线两端应贴有标签,应标明编号,标签书号应清晰,标签应选用不易损坏的材料。

  (4)缆线终接后应有余量,子配线间、设备间对绞电缆预留长度为0.5-1.0m,工作区为5-10cm(终接前应为30cm),光缆的预留长度应为3m。
